Скільки ходу повинен мати регулятор провисання? Повний посібник

Пряма відповідь: скільки ходу повинен мати регулятор провисання

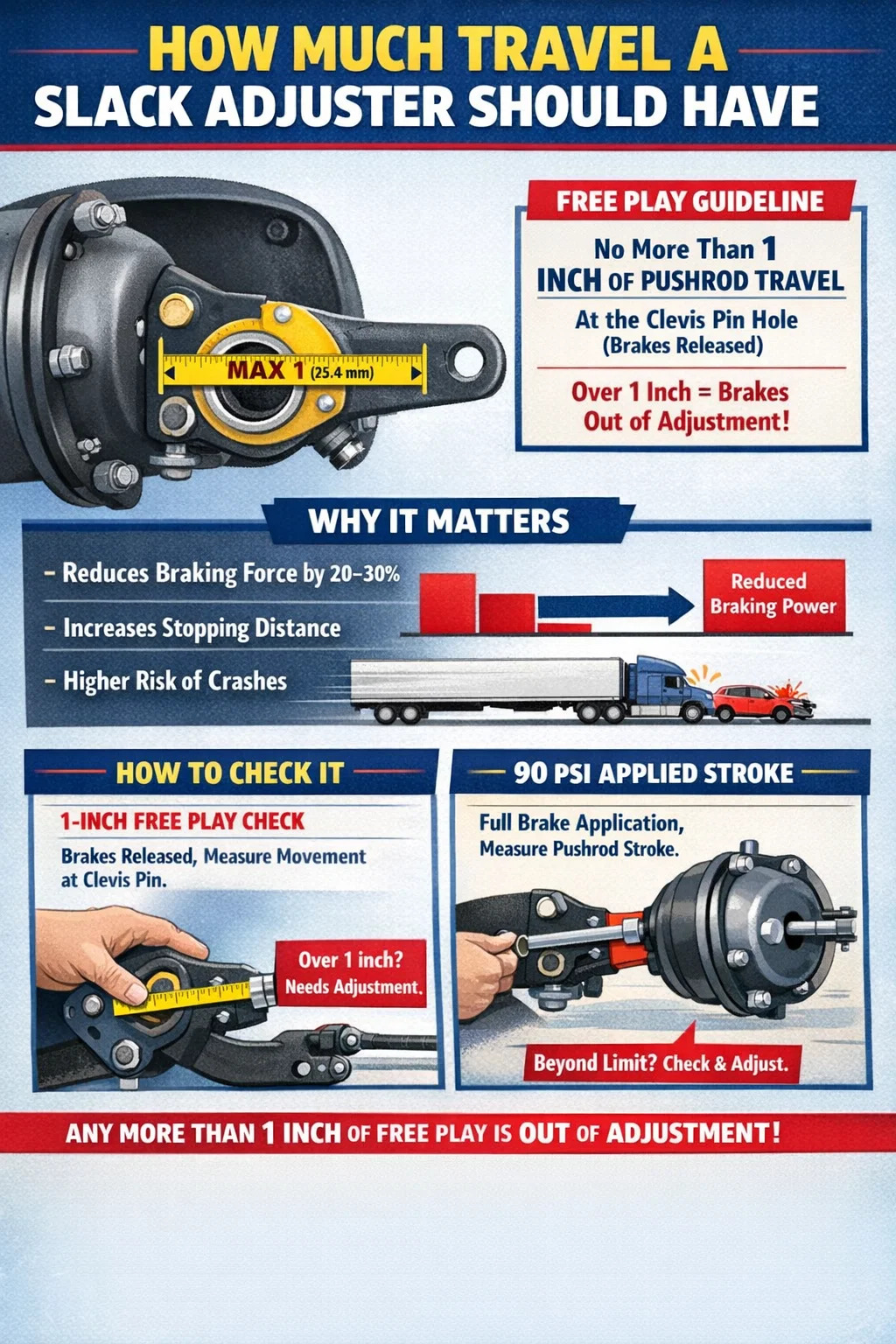

А регулятор слабини — ручний чи автоматичний — повинен мати не більше 1 дюйма (25,4 мм) ходу штовхача вимірюється на отворі для штифта скоби, коли гальма повністю відпущені. Це стандарт, встановлений Федеральним управлінням безпеки автомобільних перевізників (FMCSA) відповідно до 49 CFR, частина 393.47, і він застосовується до комерційних транспортних засобів, що курсують по дорогах США.

Якщо під час гальмування хід штовхача перевищує допустимий ліміт, транспортний засіб вважається несправним. Точна межа залежить від типу та розміру гальмівної камери, але 1 дюйм вільного ходу на шпильці є загальновизнаним вимірюванням поля що вказує на правильне налаштування. Будь-який регулятор провисання, який показує хід більше 1 дюйма в цій точці, потребує негайної уваги.

Це вимірювання має вирішальне значення, оскільки ефективність гальм різко падає, коли штовхач проходить занадто далеко до того, як колодки торкнуться барабана. Хід, який навіть трохи перевищує обмеження, може зменшити гальмівну силу на 20–30%, що на швидкості на шосе призводить до значно більшого гальмівного шляху та збільшення ризику аварії.

Розуміння того, що насправді робить Slack Adjuster

А slack adjuster is a lever arm that connects the air brake chamber pushrod to the S-cam shaft or cam brake assembly on a drum brake system. Its primary function is to convert the linear motion of the pushrod into rotational force that spreads the brake shoes against the drum. As brake linings wear down over time, a gap — or "slack" — develops between the shoes and drum. Without adjustment, the pushrod has to travel farther to take up that gap, which reduces the mechanical advantage and weakens braking force.

Є два основних типи комерційних вантажівок і причепів:

• Ручні регулятори провисання — потребують періодичного фізичного регулювання техніком за допомогою гайкового ключа на регулювальному болті. Вони звичайні для старих автомобілів.
• Аutomatic slack adjusters (ASAs) — самонастроювальні вузли, які автоматично підтримують правильний хід штовхача в міру зносу накладок. Потрібний для нових автомобілів у США з 1994 року, хоча вони все ще потребують регулярного огляду.

А common misconception is that automatic slack adjusters never need attention. In reality, ASA, який постійно показує невідрегульовані показники, майже завжди є ознакою механічної проблеми — зношені шпильки, зачеплений кулачок, погані базові гальма — не просто лінький регулятор. Неодноразове переналаштування ASA без виявлення першопричини є небезпечним і є порушенням належної практики технічного обслуговування.

Законні обмеження ходу штовхача за типом камери

FMCSA визначає максимально допустимий хід штовхача на основі розміру та типу гальмівної камери. Ці обмеження є виміряним ходом при повному застосуванні гальма (тиск системи 90–100 psi), а не вільним ходом. У наступній таблиці наведено стандартні обмеження:

Камери типу 24 і типу 30 є найбільш поширеними на вантажівках класу 8 і тягачах. Перевищення цих обмежень ходу під час огляду на дорозі призводить до автоматичного припинення роботи відповідно до вказівок Альянсу безпеки комерційних транспортних засобів (CVSA).

Як правильно виміряти хід регулятора провисання

Правильне вимірювання ходу регулятора слабини займає кілька хвилин, але це одна з найважливіших перевірок перед поїздкою та технічне обслуговування будь-якого автомобіля з пневматичними гальмами. Ось як це робиться:

90 PSI Applied Stroke Method

1. Підніміть тиск повітря в системі щонайменше до 90 psi, але не більше 100 psi.
2. Позначте штовхач крейдою або маркером у місці виходу з гальмівної камери.
3. Попросіть помічника повністю затиснути гальма (повністю затиснути педаль або міцно утримувати робоче гальмо).
4. За допомогою лінійки або рулетки виміряйте відстань, яку штовхач перемістив від мітки.
5. Порівняйте вимірювання з таблицею вище для вашого типу камери.
6. Якщо хід досягає максимуму або перевищує його, відрегулюйте регулятор слабини або дослідіть першопричину.

Перевірка вільної гри 1 дюйм (метод поля)

Це швидка польова перевірка, яка виконується з відпущеними гальмами та безпечно припаркованим транспортним засобом:

1. Скиньте весь тиск повітря з системи або за допомогою монтера рукою штовхніть важіль регулювання слабини в напрямку застосування гальма.
2. Виміряйте рух в отворі для штифта скоби на важелі регулювання слабини.
3. Якщо цей рух перевищує 1 дюйм, гальма не відрегульовані.

Це метод, який використовують більшість інспекторів і досвідчених водіїв під час об’їзду. Для цього не потрібне повне гальмування чи спеціальні інструменти — лише рулетка та кілька хвилин під причепом чи вантажівкою.

Чому хід регулятора слабини виходить за межі діапазону

Є кілька причин, чому регулятор провисання може показувати надмірний хід, і визначення правильної причини визначає правильне усунення. Просте переналаштування без дослідження — це швидкий шлях, який створює помилкове відчуття безпеки.

Зношені гальмівні накладки

Найпоширенішою причиною надмірного ходу в системах ручного регулювання провисання є зношені гальмівні накладки. Коли фрикційний матеріал зношується, зазор між барабаном і колодкою збільшується. На ручному регуляторі це означає, що водій або технік просто не регулював гальма досить часто. Рекомендації FMCSA рекомендують перевірити регулювання гальм кожні 25 000 миль або під час кожного профілактичного обслуговування , залежно від того, що станеться раніше.

Несправний автоматичний регулятор слабини

Аn ASA that repeatedly goes out of adjustment despite correct installation and healthy foundation brakes is likely internally defective. The one-way clutch mechanism inside the adjuster may be slipping or seized. In this case, the adjuster must be replaced — not manually adjusted, which masks the problem and may cause brakes to over-tighten and drag.

Зношені або пошкоджені компоненти основного гальма

Надмірний хід штовхача часто спричинений проблемами, що виходять за рамки самого регулятора. Поширені проблеми з фундаментним гальмом включають:

• Зношені кулачкові втулки, через які вал S-кулачка може надмірно рухатися
• Тріснуті або некруглі гальмівні барабани
• Слабкі або зламані зворотні пружини гальмівних колодок
• Зношені анкерні шпильки або ролики
• Незакріплені або відсутні кріплення в гальмівному механізмі

Кожна з цих умов збільшує загальний хід, необхідний для створення гальмівної сили, що проявляється як високе значення ходу штовхача, навіть якщо сам регулятор працює правильно.

Неправильна установка регулятора провисання

А slack adjuster installed at the wrong angle will never maintain correct adjustment regardless of lining condition. The arm angle at brake release should be between 85 і 95 градусів відносно штовхача — якомога ближче до прямого кута. Якщо важіль встановлено занадто далеко вперед або назад, геометричне співвідношення між кулачком і штовхачем змінюється, що призводить або до хронічного надмірного ходу, або до тягових гальм.

Ручний та автоматичний регулятор зазору: ключові відмінності в управлінні подорожами

Хоча обидва типи регуляторів слабини служать одній меті, на практиці вони суттєво відрізняються.

Один критичний момент для техніків: Ніколи вручну не вимикайте автоматичний регулятор слабини, а потім повторюйте його кілька разів . Це руйнує його внутрішній механізм і перетворює його на погано функціонуючий ручний регулятор. Якщо ASA не може утримувати налаштування самостійно, замініть його.

Як відрегулювати ручний регулятор провисання

Аdjusting a manual slack adjuster is a straightforward process when done correctly. Safety precautions are essential because working near brake components on a loaded vehicle carries real risk.

1. Підставте колеса під колодки і випустіть все повітря з системи. Ніколи не працюйте під транспортним засобом, який підтримується лише пневматичною підвіскою.
2. Знайдіть регулювальний болт на регуляторі слабини — зазвичай це 3/8-дюймовий квадратний або шестигранний фітинг збоку важеля.
3. Поверніть регулювальний болт за годинниковою стрілкою (якщо дивитися з боку болта), щоб затягнути гальма — це обертає S-образний кулачок і наближає черевики до барабана.
4. Продовжуйте регулювати, доки колеса не заблокуються або не відчується значний опір під час обертання колеса вручну.
5. Відкрутіть регулювальний болт приблизно на 1/2 оберту, щоб створити належний робочий зазор.
6. Відновіть тиск у системі до 90–100 фунтів на кв.
7. Прокрутіть колесо, щоб переконатися, що гальма не залишилося.

Цільовий удар має бути грубим 75% від максимально допустимого ходу камери . Для стандартної камери типу 30 з обмеженням у 2,00 дюйма ідеальний хід становить приблизно 1,5 дюйма при повному застосуванні. Це дає достатній запас для зносу підкладки між регулюваннями, не починаючи з допустимого краю.

Наслідки для безпеки неправильного ходу регулятора провисання

Наслідки експлуатації транспортного засобу з невідрегульованими регуляторами варіюються від нормативних штрафів до смертельних аварій. Це не технічне обслуговування, яке можна відкласти до наступного інтервалу технічного обслуговування, якщо це буде виявлено як проблему.

Вплив гальмівного шляху

Дослідження, проведені FMCSA та Технічною радою з технічного обслуговування (TMC) Американської асоціації автоперевізників, незмінно показують, що одне невідрегульоване гальмо на тягачі може збільшити гальмівний шлях на 25% . Коли кілька осей не відрегульовані — що часто буває, коли технічне обслуговування було відкладено — гальмівний шлях може збільшитися на 40% або більше. На швидкості 60 миль/год повністю завантажений комбінований транспортний засіб вагою 80 000 фунтів уже вимагає майже 300 футів, щоб зупинитися за ідеальних умов. Збільшення цієї відстані на 40% додає 120 футів, що на швидкості шосе є різницею між майже невдалою та зіткненням.

Згасання гальм і накопичення тепла

Аn over-adjusted brake that drags constantly — often the result of backing off a manual adjuster too little — generates excess heat in the drum. Sustained temperatures above 400°F begin to glaze linings and reduce friction coefficient. Above 600°F, drum distortion becomes possible. In either case, the effective braking force of that axle drops significantly, which the driver may not notice until emergency braking is required.

Регулювання та відповідальність

Відповідно до стандартних процедур інспекції CVSA North American, виявлення невідрегульованого одного гальма на автомобілі з менш ніж чотирма осями з пневматичними гальмами призводить до виходу з експлуатації . Для автомобілів з більшою кількістю осей поріг є пропорційним. Для автопарків замовлення про припинення експлуатації означає втрату прибутку, буксирований автомобіль і оцінку в системі вимірювання безпеки (SMS) перевізника. Повторні порушення можуть викликати цілеспрямовані заходи з боку FMCSA, включно з перевіркою відповідності.

У судовому розгляді аварій задокументовані порушення регулювання гальм створюють серйозну відповідальність як для водія, так і для автоперевізника. Адвокати позивачів регулярно вимагають протоколи перевірки гальм у справах про аварії на вантажівках, і історія виявлень неналаштувань без жодних коригувальних дій є шкідливим доказом.

Хід регулятора провисання на осях причепа: особливі зауваження

Технічне обслуговування гальм причепів часто є менш суворим, ніж технічне обслуговування гальм тракторів, оскільки причепи змінюють власників між перевізниками, використовуються сезонно або стоять на стоянках протягом тривалого часу. Це робить регулятори провисання причепа непропорційно поширеним джерелом порушень гальм.

Ключові моменти керування регулятором провисання причепа:

• Найчастіше використовуються осі причепів Пружинні гальмівні камери типу 24 або типу 30 з довгоходовими конфігураціями. Максимальний хід для довгого ходу Type 30 становить 3,00 дюйма, але це не означає, що на практиці прийнятні ходи, близькі до цієї межі, — вони вказують на те, що незабаром знадобиться регулювання.
• Пружинні гальма (стоянкові/аварійні гальма), вбудовані в задню камеру комбінованої камери, можуть маскувати проблеми з гальмами під час швидкого візуального огляду. Завжди робіть вимірювання ходу, а не лише візуальну перевірку.
• Аutomatic slack adjusters on trailers are subject to the same rules as tractors. A trailer ASA that is out of adjustment is a red flag for foundation brake problems, not just a quick-adjust situation.
• Іржа, корозія та відсутність мастила на кулачкових трубках і втулках причепа надзвичайно поширені та можуть спричинити надмірні показники ходу, навіть якщо товщина накладки все ще відповідає вимогам.

Водії, які проводять передрейсовий огляд щойно зчепленого причепа, повинні завжди перевіряти регулювання гальм перед тим, як покинути майданчик. А trailer that has been sitting for two weeks or more should be treated as suspect until measured.

Інтервали профілактичного обслуговування для перевірки регулятора провисання

Універсального універсального інтервалу для перевірки регулятора зазору не існує, оскільки умови експлуатації значно відрізняються. Автомобіль, що проїжджає рівнинною місцевістю з навантаженими кілометрами між штатами, потребує значно менше гальм, ніж той, який часто зупиняється в місті або здійснює перевезення в горах. Наступна загальна структура використовується більшістю великих автопарків:

• Кожен передрейсовий огляд: Швидка перевірка вільного ходу на 1 дюйм на шпильці. Займає менше 5 хвилин на транспортний засіб і вловлює грубі порушення регулювання до того, як автомобіль рушить.
• Кожні 15 000–25 000 миль (обслуговування PM-A): Вимірювання повного прикладеного ходу при тиску 90 фунтів на кв. дюйм, візуальний огляд усіх компонентів регулятора зазору, шпильок і шплінтів.
• Кожні 50 000 миль (обслуговування PM-B): Повна перевірка гальм, включаючи вимірювання товщини накладок, перевірку діаметра барабана, перевірку пружинних гальм і оцінку зносу втулки кулачка.
• Аfter any brake-intensive event: Гірські спуски, аварійні зупинки та тривала міська їзда повинні викликати перевірку гальм після поїздки, особливо на старішому обладнанні з ручними регуляторами.

Автопарки, які впроваджують перевірку ходу гальм перед поїздкою як необхідний етап у робочому процесі водія, постійно демонструють нижчу кількість відключень, пов’язаних із гальмами, під час перевірок на дорозі. Дані щорічних заходів безпеки гальмування, що проводяться CVSA, регулярно показують, що Порушення регулювання гальм становлять понад 40% усіх замовлень, пов’язаних із несправністю гальм — категорія, яку перевіряють перед поїздкою, перш ніж транспортний засіб зустріне інспектора.

Поширені помилки під час роботи з ходом регулятора провисання

Досвід роботи з програмами технічного обслуговування автопарку та дані перевірок на узбіччях вказують на кілька повторюваних помилок, через які проблеми з регулюванням гальм не вирішуються належним чином.

Ручне регулювання автоматичного регулятора провисання

Це найпоширеніша помилка. Коли виявляється, що ASA не налаштований, технік повертає регулювальний болт, щоб привести його в специфікацію, і відправляє автомобіль. Через кілька днів або тижнів гальма знову не відрегульовані. The cycle repeats. Правильною реакцією є заміна ASA та перевірка основних гальм , щоб не продовжувати ручне налаштування.

Ігнорування одного невідрегульованого гальма

А common rationalization is that one slightly out-of-adjustment brake on a multi-axle vehicle is not a big deal. In reality, brake load sharing between axles means that an underperforming brake on one axle forces the others to compensate, accelerating their lining wear and heat buildup. It also creates yaw tendencies during hard braking, which can contribute to trailer swings.

Надмірне затягування під час ручного регулювання

Техніки, які затягують регулювальний болт занадто сильно, не відтягуючи його належним чином, створюють гальмо, яке постійно тягнеться. Це проявляється у вигляді гарячого колеса після короткої їзди, запаху горілого від колеса та прискореного зносу накладок і барабана. Це також може призвести до блокування гальм під час легких натискань, особливо небезпечних у вологих або слизьких умовах.

Вимірювання ходу без достатнього тиску повітря

Вимірювання ходу гальма, проведене за низького тиску повітря — скажімо, 60–70 psi — покаже коротший хід, ніж при 90 psi, оскільки сила приведення в дію нижча. Це може призвести до того, що гальмо з дещо перевищеним ходом може виглядати в межах специфікації. Аlways verify system pressure is between 90 and 100 psi before taking a stroke measurement.
