Що таке регулятор провисання пневматичних гальм? Повний посібник

Що робить регулятор провисання на пневматичних гальмах

А регулятор слабини це механічний важіль, який з’єднує штовхач пневматичної гальмівної камери з гальмівним розподільним валом. Коли гальма застосовані, стиснене повітря штовхає штовхач назовні, а регулятор слабини перетворює цю лінійну силу в силу обертання S-образного кулачка, який розсуває гальмівні колодки проти барабана. Без належно функціонуючого регулятора слабини гальмівні колодки не можуть повністю контактувати з барабаном, різко знижуючи силу зупинки.

Термін «провисання» означає зазор або люфт між гальмівними колодками та барабаном. У міру того, як гальмівні накладки з часом зношуються, цей зазор збільшується, тобто штовхач має проїхати далі, перш ніж гальма фактично запрацюють. Завдання регулятора провисання полягає в тому, щоб компенсувати цей знос і підтримувати хід штовхача в безпечному робочому діапазоні, який зазвичай визначається нормативними документами FMCSA як не більше ніж конкретне вимірювання залежно від типу та розміру гальмівної камери.

Регулятори провисання є практично на всіх середніх і важких комерційних транспортних засобах, обладнаних пневматичними гальмами — вантажівках класу 6, 7 і 8, причепах, автобусах і певній будівельній техніці. Вони встановлюються на кожному кінці гальмівної осі та працюють у поєднанні з основним гальмівним вузлом.

Ручні регулятори провисання проти Аutomatic Slack Adjusters

У пневматичних гальмівних системах використовуються два основних типи регуляторів слабини: ручні та автоматичні. Розуміння різниці має вирішальне значення для планування технічного обслуговування та перевірок на дорогах.

Ручні регулятори слабини

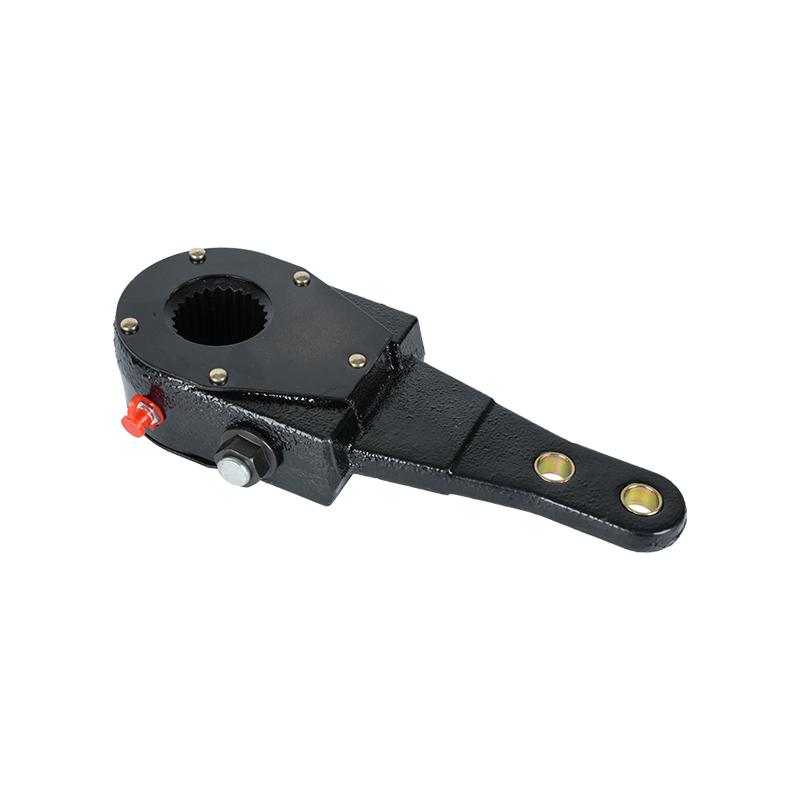

Ручні регулятори зазору потребують періодичного регулювання навченим механіком або техніком. Вони мають регулювальний болт із шестигранною головкою — як правило, 9/16-дюймовий фітинг — який потрібно повертати, щоб обертати черв’ячну передачу всередині, що переміщує важіль регулювання відносно розподільного вала та збільшує зазор між гальмом і барабаном. Ручні регулятори необхідно перевіряти та регулювати щодня в умовах інтенсивного використання. Нехтування ручним регулюванням є однією з найпоширеніших причин, чому комерційні транспортні засоби не проходять перевірку гальм.

Ручні регулятори зазору все ще можна знайти на старих автомобілях і певному спеціалізованому обладнанні. З 1994 року FMCSA вимагає, щоб усі нові причепи з пневматичними гальмами використовували автоматичні регулятори провисання, а з 1995 року це ж правило застосовується до вантажівок і автобусів. Однак транспортні засоби, вироблені до цих дат, можуть законно працювати з ручними блоками, якщо вони належним чином обслуговуються.

Аutomatic Slack Adjusters (ASAs)

Аutomatic slack adjusters — commonly abbreviated as ASAs — self-adjust every time the brakes are applied. An internal mechanism senses when the pushrod stroke exceeds the optimal range and rotates the adjuster to compensate. Теоретично, належним чином функціонуючий ASA повинен постійно підтримувати правильний хід штовхача без втручання людини. На практиці ASA все одно потрібно регулярно перевіряти, оскільки вони можуть заклинити, зношуватися або працювати несправно, а автоматичний регулятор, що застряг, не виправляється самостійно.

А common misconception is that automatic slack adjusters require zero maintenance. That is incorrect. If an ASA cannot maintain the pushrod stroke within spec, the underlying cause is often worn brake linings or drums — conditions the adjuster cannot fix on its own. Replacing the adjuster without addressing the root cause will only result in repeated out-of-adjustment brakes.

Як регулятор провисання підходить до ширшої пневматичної гальмівної системи

Щоб зрозуміти, чому регулятор слабини так важливий, допоможе простежити, як насправді працюють пневматичні гальма від педалі до колеса.

1. Водій натискає на педаль гальма, що відкриває педальний клапан і випускає стиснене повітря з живильних баків.
2. Аir flows into the brake chamber — a round metal canister mounted on or near the axle.
3. Аir pressure pushes a diaphragm inside the chamber, which drives the pushrod outward.
4. Штовхач натискає на шпильку на кінці важеля регулювання провисання, обертаючи регулятор навколо розподільного вала.
5. Регулятор слабини повертає S-образний кулачок (або клин, залежно від типу гальма), який притискає гальмівні колодки до внутрішньої частини барабана.
6. Тертя між черевиками та барабаном сповільнює колесо.

Регулятор слабини, по суті, є важелем у цій системі. Як і будь-який важіль, його ефективність залежить від довжини плеча та кута, під яким прикладається сила. Оптимальна геометрія досягається, коли важіль регулювання провисання знаходиться приблизно під кутом 90 градусів до штовхача в точці повного застосування гальм. Коли гальма не відрегульовані, цей кут відхиляється, зменшуючи механічну перевагу та ефективність гальмування.

Довжина плеча регулятора слабини вимірюється в дюймах і виштампована або відлита на корпусі регулятора. Зазвичай довжина становить 5-1/2 дюймів і 6 дюймів. Довжина плеча має відповідати розміру гальмівної камери та специфікаціям виробника для осі — поєднання неправильної довжини плеча є серйозною помилкою безпеки, яка впливає на гальмівний момент.

Обмеження ходу штовхача та чому вони важливі

Федеральні правила відповідно до 49 CFR Part 393 і стандарти перевірки гальм CVSA визначають максимально допустиму довжину ходу штовхача для кожного розміру камери. Перевищення цих обмежень означає, що гальма не відрегульовані, і транспортний засіб виводиться з експлуатації.

Ось приклади обмежень максимального ходу для звичайних типів гальмівних камер:

А brake that is even 1/4 inch over the maximum stroke limit can reduce braking force by 20 percent or more. У повністю завантаженому комбінованому транспортному засобі вагою 80 000 фунтів таке зменшення гальмівного моменту може збільшити гальмівний шлях на десятки футів — цього достатньо, щоб спричинити катастрофічне зіткнення на швидкості шосе.

Інспектори вимірюють хід штовхача, позначаючи стан штовхача в стані спокою, застосовуючи тиск повітря приблизно 90 фунтів на квадратний дюйм до гальм і вимірюючи, наскільки далеко рухався штовхач. Цей тест є швидким і простим, тому це одна з перших речей, які перевіряє інспектор CVSA під час перевірки рівня I.

Ознаки несправності або неправильно відрегульованого регулятора провисання

А bad or out-of-adjustment slack adjuster does not always announce itself dramatically. In many cases, the vehicle still stops — just not as effectively or evenly. Here are the most reliable indicators that something is wrong.

Відчуття довгої або губчастої педалі гальма

Якщо гальмівна педаль потребує більшого тиску, ніж зазвичай, або транспортному засобу потрібно помітно довше, щоб реагувати, можливо, штовхачі рухаються надто далеко, перш ніж колодки торкнуться барабана. Це пряма ознака провисання регуляторів, які занадто ослаблені.

Тягнення транспортного засобу в одну сторону під час гальмування

Якщо один регулятор слабини відрегульований належним чином, а регулятор на протилежній осі – ні, гальмівна сила буде нерівною. Сторона з більшою гальмівною силою сповільнюватиметься швидше, змушуючи автомобіль тягнути в цьому напрямку. Це особливо небезпечно у вологих або слизьких умовах і може призвести до ситуацій, пов’язаних із ножем на комбінованих транспортних засобах.

Видимий перехід штовхача

Під час візуального огляду з увімкненими гальмами ви можете спостерігати за кожним штовхачем. Якщо він виглядає повністю розтягнутим або дуже близьким до повного, це означає, що регулятор слабини не підтримує належний зазор між черевиками та барабаном. При максимальному ході діафрагма всередині камери тисне на стінку камери, а не застосовує силу, що є механічно неефективним і небезпечним.

Гальмовий затяг або перегрів

Протилежна проблема — занадто тугий регулятор — утримує гальмівні колодки в частковому контакті з барабаном, навіть коли гальма відпущені. Це створює постійне тертя, виробляючи тепло. Температура барабана вище 400°F (204°C) вказує на гальмівний опір і може спричинити згасання гальм, скління вкладишів або навіть пожежу в екстремальних випадках. Ви можете визначити опір, торкнувшись області втулки колеса після їзди (обережно — вона може бути дуже гарячою) або відчувши запах горілого фрикційного матеріалу.

Аutomatic Slack Adjuster That Keeps Going Out of Adjustment

Якщо ви або ваша майстерня вручну відрегулювали автоматичний регулятор слабини, і він негайно виходить за межі специфікацій, це означає, що сам ASA несправний — як правило, внутрішній механізм зчеплення зношений або заїде — або що гальмівні накладки зношені понад межі придатності. Просте повторне регулювання одного й того самого автоматичного регулятора неодноразово без дослідження першопричини є одночасно неефективним і порушенням інструкцій виробника. Meritor, Haldex та інші виробники прямо заявляють, що ASA, який потребує повторного ручного регулювання, слід замінити, а не налаштовувати повторно.

Як правильно перевірити регулятор провисання

Процедури перевірки дещо відрізняються залежно від того, ручний чи автоматичний регулятор, але основні кроки застосовуються до обох.

Налаштування перед перевіркою

• Припаркуйте автомобіль на рівній поверхні з підбитими колесами.
• Підніміть тиск повітря в системі щонайменше до 90 psi — стандарт CVSA для вимірювання ходу.
• Відпустіть пружинні (стоянкові) гальма, щоб тестуватись лише робочі гальма.
• Нехай друга особа застосує ножне гальмо, поки ви спостерігатимете з боку колеса, або скористайтеся інструментом, щоб позначити штовхач до та після натискання.

Вимірювання ходу штовхача

• Коли гальма повністю відпущені, позначте крейдою або маркером точку штовхача в місці виходу з гальмівної камери.
• Аpply full brake pressure (have someone hold the pedal down firmly).
• Виміряйте відстань, яку пройшов штовхач від вашої початкової позначки.
• Порівняйте з лімітом FMCSA для цього типу камери.
• Якщо хід перевищує ліміт, гальма не відрегульовані, і їх необхідно відкоригувати перед початком експлуатації транспортного засобу.

Перевірка фізичних пошкоджень і відтворення

• Перевірте корпус регулятора на наявність тріщин, корозії чи фізичних пошкоджень.
• Перевірте шпильку та втулку там, де штовхач з’єднується з регулювальним важелем — надмірний бічний рух тут вказує на зношений штифт скоби або зношену вушко регулювання.
• Візьміться за важіль регулювання та спробуйте перемістити його вручну, відпустивши гальма. А properly adjusted slack adjuster should have between 1/2 inch and 3/4 inch of free play at the clevis pin end. Менше цього вказує на надмірне коригування; більше вказує на недостатнє коригування.
• Переконайтеся, що регулятор належним чином змащений через цапфовий фітинг — відсутність змащення є основною причиною заклинювання автоматичних регуляторів провисання.

Регулювання вручну a Ручний регулятор провисання

Якщо у вас є ручний регулятор слабини, який не відповідає специфікації, процедура регулювання така:

1. Повністю відпустіть стоянкові гальма.
2. Знайдіть регулювальний болт (шестигранний фітинг) на корпусі регулятора.
3. Повертайте болт за годинниковою стрілкою, щоб затягнути (зменшити хід), поки не відчуєте опір, коли черевики торкаються барабана.
4. Відкрутіть болт на 1/2 оберту проти годинникової стрілки, щоб створити належний зазор між башмаком і барабаном.
5. Повторно виміряйте хід штовхача, щоб підтвердити, що він відповідає специфікації.
6. Переконайтеся, що колесо обертається вільно без опору.

Ніколи не намагайтеся вручну відрегулювати автоматичний регулятор слабини, щоб компенсувати надмірний хід штовхача — це вимикає функцію саморегулювання та маскує основну проблему. Правильна процедура полягає в тому, щоб діагностувати, чому ASA не підтримує коригування, і безпосередньо вирішити причину.

Поширені причини проблем з регулятором провисання

Розуміння того, що спричиняє вихід з ладу регуляторів провисання або їхнє регулювання, допомагає як у профілактиці, так і в діагностиці.

Зношені гальмівні накладки

Це єдина найпоширеніша причина, чому гальма не відрегульовані. Коли матеріал підкладки зношується, зазор між черевиком і барабаном збільшується, що вимагає більшого ходу штовхача. Ручний регулятор, який не обслуговується регулярно, буде рухатися все далі і далі за межами специфікації. Навіть автоматичний регулятор з часом вичерпає свій діапазон регулювання, якщо вчасно не замінити накладки. Більшість виробників гальмівних накладок рекомендують перевіряти транспортні засоби на шосе з інтервалом у 50 000 миль або під час кожного планового технічного обслуговування.

Відсутність мастила

Аutomatic slack adjusters contain internal gears, pawls, and a one-way clutch mechanism. These components depend on grease to function correctly. When grease breaks down or is washed out — common in vehicles regularly exposed to high-pressure washing — the internal mechanism seizes and the adjuster loses its ability to self-adjust. Grease intervals vary by manufacturer but are typically every 25,000 miles or every 3 months, whichever comes first.

Пошкоджені або зношені шпильки

Штифт із скобою з’єднує штовхач із важелем регулювання слабини. Згодом штифт і його отвір зношуються, утворюючи відстій у з’єднанні. Регулятор не поглинає цей спад — він безпосередньо додає ефективну довжину ходу. Зношений шпильковий штифт може збільшити видимий хід на 1/4 дюйма, що може підштовхнути гальмо, яке не відповідає стандартам, на територію, що не працює.

Встановлено неправильний регулятор провисання

Використання регулятора провисання з неправильною довжиною плеча для специфікації гальмівної камери та осі є більш поширеною помилкою встановлення, ніж усвідомлює більшість автопарків. Занадто довгий важіль створює надмірну механічну перевагу та може спричинити надмірне гальмування, тоді як занадто короткий важіль зменшує гальмівний момент. Завжди підбирайте замінний регулятор відповідно до специфікації OEM для цього положення осі.

Зігнутий або тріснутий важіль регулювання

Фізичні пошкодження внаслідок уламків дороги, наїздів на бордюр або неправильного встановлення можуть погнути важіль регулювання або розтріскати корпус. Зігнута рука змінює ефективну довжину та геометрію регулятора, погіршуючи гальмівний момент. Будь-який регулятор з видимими тріщинами або вигинами необхідно негайно замінити — це не компонент, який можна випрямити або зварити та повернути в експлуатацію.

Заміна регулятора провисання: коли і як

Регулятори слабини - це зношувані компоненти з обмеженим терміном служби. Більшість виробників пропонують заміну на пробігу від 300 000 до 500 000 миль за звичайних умов, хоча застосування в важких умовах може вимагати більш ранньої заміни. Ось умови, які вимагають негайної заміни:

• Тріснутий корпус або зігнута рука
• Аutomatic adjuster that consistently fails to maintain pushrod stroke within spec despite correct lining thickness and proper grease
• Заївся регулятор, який не обертається на розподільному валу
• Зношена черв'ячна передача або оголена внутрішня різьба ручного регулятора
• Сильно пошкоджений корозією корпус, що порушує цілісність конструкції
• Послаблена або відсутня мастилка (zerk), яку неможливо замінити

Під час заміни регулятора слабини завжди замінюйте шпильку та втулку одночасно, якщо вони зношені. Повторне використання зношеної шпильки з новим регулятором призводить до тієї самої помилки вимірювання ходу, яку щойно виправили.

Аfter installation, grease the adjuster through the zerk fitting until fresh grease exits the seal, apply the brakes several times to allow the ASA to index and set itself, and then re-measure pushrod stroke to confirm proper adjustment before returning the vehicle to service.

Нормативно-правові та безпекові наслідки відповідності регулятора провисання

Невідрегульовані гальма — найчастіше викликані проблемами з регулятором провисання — є одним із найпоширеніших порушень, виявлених під час придорожніх перевірок CVSA. У щорічних інспекціях CVSA Brake Safety Week невідрегульовані гальма постійно становлять значну частку всіх порушень, пов’язаних з гальмами. Під час нещодавньої бліц-інспекції CVSA приблизно від 12 до 14 відсотків усіх перевірених комерційних транспортних засобів були виведені з експлуатації через дефекти гальм, серед головних причин проблеми, пов’язані з регулятором провисання.

Аn out-of-service violation for brake adjustment puts the vehicle off the road immediately and can result in fines, driver disqualification, and negative SMS scores in the FMCSA's Safety Measurement System. Carriers with high SMS brake scores are flagged for priority intervention, which can trigger audits and compliance reviews.

Окрім нормативних санкцій, наслідки для безпеки, якщо гальма не відрегульовані, є серйозними. Дослідження FMCSA та NHTSA незмінно показують, що комерційні транспортні засоби з дефектами гальм значно перевищують дані про смертельні аварії. А loaded combination vehicle traveling at 65 mph needs roughly 400 feet to stop under normal conditions — brake defects can extend that distance by 25 percent or more.

Відповідно до розділу 49 CFR, частина 396, водії мають юридичне зобов’язання проводити перевірки перед поїздкою та після неї, включаючи базову перевірку гальм. Хоча зазвичай від водіїв не очікують точного вимірювання ходу штовхача, вони повинні вміти розпізнавати очевидні ознаки гальмівного опору, тяги або ненормального відчуття педалі та повідомляти про них перед тим, як керувати автомобілем.

Терміни, які часто плутають, пов’язані з настроювачами слабини

Кілька пов’язаних термінів часто зустрічаються поруч із регулятором провисання в обговореннях щодо технічного обслуговування. Ось коротка довідка, щоб тримати їх прямо.

• Гальмівна камера: Каністра з пневматичним приводом, у якій розміщено діафрагму та штовхач. Регулятор слабини кріпиться до штовхача, який виходить із цієї камери.
• S-камера: Обертовий кулачок у формі літери S, який повертає регулятор слабини. Обертання S-образного кулачка змушує гальмівні колодки назовні проти барабана.
• Хід штовхача: Відстань, яку проходить штовхач від стану спокою до повного застосування гальма. Це вимірювання, яке регулюється FMCSA та перевіряється під час перевірок CVSA.
• Штифт із скобою: Штифт, який з’єднує штовхач з отвором (вушком) у важелі регулювання слабини. Знос у цій точці безпосередньо збільшує ефективний хід.
• Гальмівна накладка (колодка): Фрикційний матеріал, який контактує з барабаном. Коли це зношується, регулятор слабини повинен компенсувати, тримаючи черевики ближче до поверхні барабана.
• Пружинне гальмо (стоянкове гальмо): А separate braking mechanism that uses a large coil spring rather than air pressure. The slack adjuster also operates the spring brake side on piggyback (combination) chambers, which is why proper adjustment affects both service and parking brake function.
• Індикатор регулювання гальм: Деякі сучасні ASA включають візуальний індикатор — кольорову смужку або маркер — який показує, чи знаходиться регулятор у робочому діапазоні. Ці індикатори є корисною першою перевіркою, але не замінюють правильного вимірювання ходу.
