Як визначити автоматичний регулятор провисання?

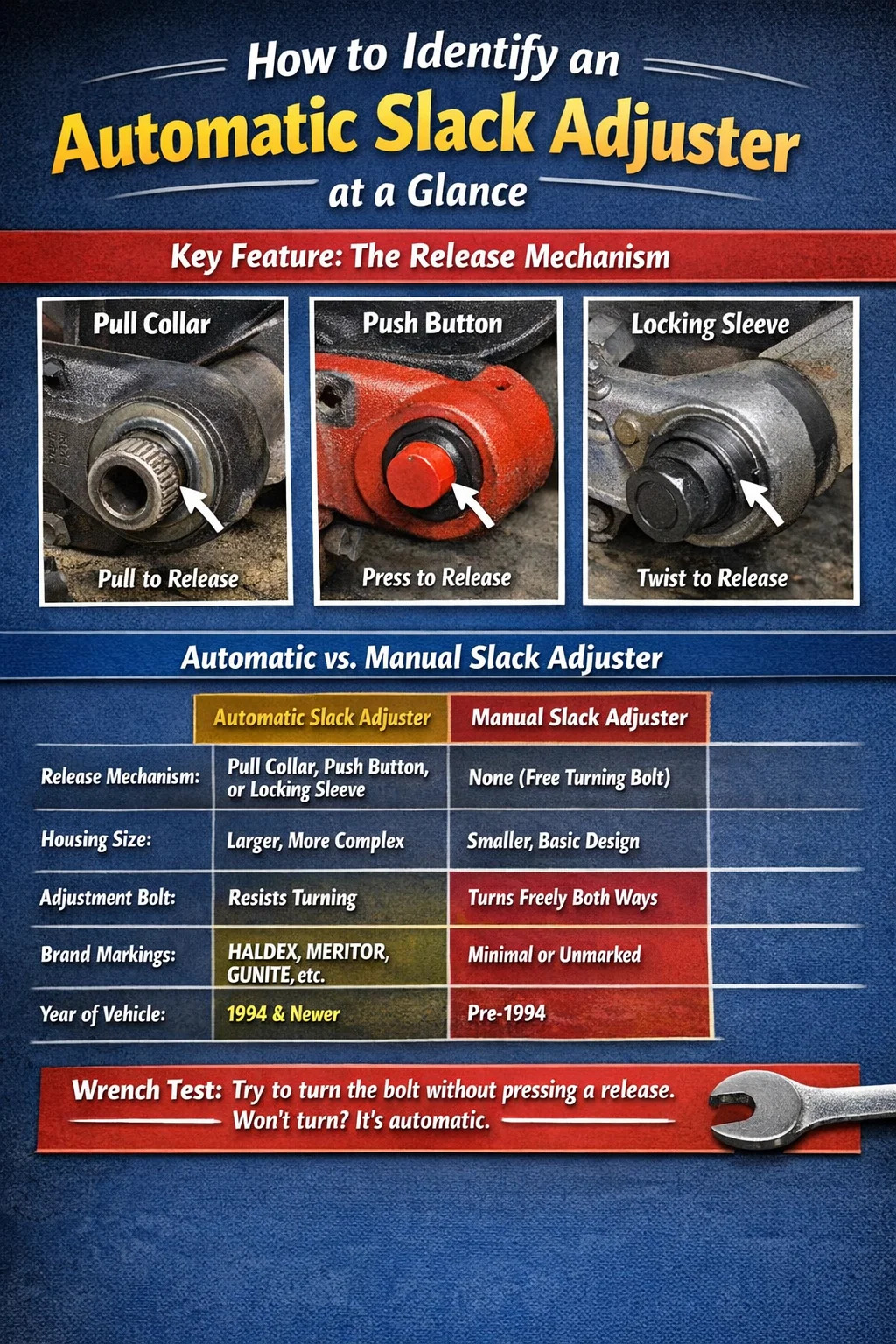

Як з першого погляду визначити автоматичний регулятор слабини

Автоматичний регулятор слабини можна визначити за наявність спускового механізму на корпусі регулятора — тяговий хомут, кнопковий або запірна втулка — розташована біля болта регулювання черв’ячного редуктора. Ця функція розблокування є найнадійнішим візуальним індикатором, який відрізняє автоматичний регулятор слабини (АSА) від ручного. На ручному регуляторі шестигранний болт вільно обертається в обох напрямках без фіксатора. На автоматичному регуляторі той самий болт захищений муфтою або системою собачки, яка запобігає випадковому відкату під час нормальної роботи гальма.

Крім механізму випуску, автоматичні регулятори провисання також, як правило, мають a більше і складніше житло ніж ручні агрегати, часто з видимими ливарними маркуваннями, логотипами брендів і штампами з номерами деталей на корпусі регулятора. Якщо ви перебуваєте під вантажівкою чи причепом і не знаєте, який тип ви дивитесь, найшвидша перевірка така: спробуйте повернути болт черв’ячного редуктора, не натискаючи та не тягнучи нічого. Якщо він чинить опір або взагалі не рухається, ви майже напевно дивитесь на автоматичний регулятор із увімкненим зчепленням.

Наведені нижче розділи детально розбивають це за фізичними характеристиками, марковими маркуваннями, вимогами до віку автомобіля та сценаріями ідентифікації в реальному світі.

Правова основа: чому автоматичні регулювачі провисання тепер стандартні

Перш ніж приступати до фізичної ідентифікації, це допоможе зрозуміти нормативний контекст. Під 49 CFR 393.53 , Федеральне управління безпеки автомобільних перевізників (FMCSА) вимагає, щоб усі комерційні транспортні засоби з пневматичними гальмами, виготовлені або пізніше 20 жовтня 1994 року бути обладнані автоматичними регуляторами провисання. Це стосується тракторів, причепів, автобусів та будь-яких інших CMV з пневматичними гальмами, повноцінна маса яких перевищує 10 000 фунтів.

Що це означає на практиці: якщо ви працюєте на будь-якій вантажівці чи причепі, виготовленому за останні 30 років, вам слід очікувати, що автоматичні регулятори зазору будуть встановлені за замовчуванням. Ручні регулятори на транспортних засобах після 1994 року представляють або невідповідну модифікацію, спеціальність або військове застосування, або обладнання, яке було неправильно обслуговувалося. Якщо ви бачите щось схоже на ручний регулятор на новішому транспортному засобі, це червоний прапорець, який варто дослідити, перш ніж виконувати будь-які роботи з гальмами.

Транспортні засоби, випущені до 1994 року — старіші одновісні вантажівки, старовинні трейлери, деякі автобуси — цілком можуть мати ручні регулятори. Метод ідентифікації для них відрізняється, про що йдеться у спеціальному розділі нижче.

Фізичні ознаки, за якими можна визначити автоматичний регулятор слабини

Коли ви фізично перевіряєте гальмівний вузол, зверніть увагу на такі особливості на важелі регулювання та корпусі:

Механізм вивільнення

Це визначальна риса. Кожен автоматичний регулятор слабини має певну форму системи розблокування, вбудованої в корпус черв’ячного редуктора. Три найпоширеніші конфігурації:

• Натяжний комір: Циліндричне кільце навколо валу регулювального болта, яке потрібно витягнути назовні та утримувати, щоб вимкнути внутрішнє зчеплення. Знаходиться на Haldex і багатьох моделях Gunite. Хомут зазвичай має рифлені або ребристі для зчеплення та сидить на одному рівні з корпусом під час зачеплення.
• Кнопка: Встановлена збоку кнопка на корпусі регулятора, зазвичай підпружинена, яка від’єднує собачку при натисканні. Загальні для регуляторів Meritor (Rockwell). Кнопка типова 8-12 мм в діаметрі і знаходиться в заглибленій кишені збоку корпусу черв'ячної передачі.
• Запірна втулка або ковпачок: Захисний ковпачок або насадка на регулювальний болт, що включає функцію розблокування. Менш поширений, але зустрічається на деяких регуляторах європейських специфікацій, які використовуються в операціях змішаного флоту.

Якщо ви бачите будь-який із цих елементів біля болта черв’ячного редуктора, ви дивитесь на автоматичний регулятор слабини. Без винятків.

Розмір і складність житла

Автоматичні регулятори зазору мають помітно більший корпус черв'ячного редуктора, ніж ручні регулятори. Корпус повинен містити механізм зчеплення, собачку та внутрішню пружину — так він громіздший. Корпус ручного регулятора компактний і простий, по суті, просто лиття навколо черв'ячної передачі. Типовим є корпус автоматичного регулятора на 50–75% більше в секції черв’ячної передачі , часто приблизно прямокутної або овальної форми в поперечному перерізі проти більш обтічної форми ручного блоку.

Розмір і глибина шестигранного болта

Регулювальний болт на автоматичному регуляторі слабини зазвичай трохи заглиблений у корпус або захищений фіксатором, а не повністю відкритий. Загальні шестигранні розміри 3/4" на блоках Haldex , 9/16" на більшості пристроїв Meritor , і 5/8" на агрегатах Gunite . На ручному регуляторі болт сидить повністю відкритим без будь-яких навколишніх деталей.

Лиття маркування та штампування

Більшість автоматичних регуляторів зазору мають назву або логотип виробника, відлиті безпосередньо на корпусі регулятора, а також номер деталі, довжину руки та часто стрілку напрямку встановлення. Загальні маркування включають "HАLDEX", "MERITOR", "GUNITE", "BENDIX" або цифрові коди частин, такі як префікси "MGM" або "HB". Ручні регулятори зі старих виробничих циклів часто не позначені або мають лише мінімальні коди лиття.

Посібник із ідентифікації брендів для автоматичних регуляторів провисання

Кожен великий виробник має узгоджені візуальні підказки в своїх лінійках автоматичних регуляторів провисання. Знання цих даних пришвидшує ідентифікацію, особливо в брудних умовах або в умовах слабкого освітлення під транспортним засобом.

Автоматичні регулятори провисання Haldex

Haldex є одним із найпоширеніших брендів у флоті Північної Америки. Їхні автоматичні регулятори можна ідентифікувати за:

• Видатний знімний комір з рифленою поверхнею ручки, що оточує 3/4" шестигранний болт
• "HАLDEX" рельєфними літерами на корпусі регулятора
• Корпус черв'ячного редуктора відносно прямокутної форми із закругленими кутами
• Довжина рук від від 5,5" до 6,5" , штампований або відлитий біля отвору для шпильки
• Масленка (zerk) на кінці корпуса черв'ячного редуктора, як правило, різьба 1/4"-28

Регулювачі Haldex є типовими для Freightliner, Volvo та багатьох осей причепів, у тому числі від Hendrickson і Dana.

Автоматичні регулятори провисання Meritor (Rockwell).

Автоматичні регулятори зазору Meritor можна ідентифікувати за:

• A кнопка збоку на корпусі черв'ячного редуктора — це найбільш характерний ідентифікатор Meritor
• «MERITOR» або «ROCKWELL» заливається в корпус (на старих одиницях виробництва часто пишеться «ROCKWELL»)
• A 9/16" шестигранний регулювальний болт , злегка заглиблений у лицьову частину корпусу
• Корпус черв'ячного редуктора більш овальної форми порівняно з квадратним профілем Haldex
• Поширений на вантажівках Peterbilt, Kenworth, International і Mack

Gunite Автоматичні регулятори слабини

Регулювачі Gunite (тепер є частиною сімейства Accuride) звичайні на старих причепах і транзитних автобусах. Ідентифікаційні маркери включають:

• A механізм звільнення нашийника , схожий за концепцією на Haldex, але з дещо іншим профілем — часто більш циліндричним
• "GUNITE" відлитий на корпусі, іноді супроводжується номером деталі, що починається на "ASA"
• A 5/8" шестигранний болт у багатьох програмах
• Чуттєва жорсткість черв’ячного механізму завдяки жорсткішим внутрішнім допускам — часто помилково приймають за заїдання регулятора при першій зустрічі

Автоматичні регулятори провисання Bendix

Регулятори Bendix найчастіше з'являються на шкільних автобусах і середньотоннажних вантажівках. Їх можна ідентифікувати за:

• «BENDIX» або «BW» литі на корпусі
• A відтягнути комір з гладкою (без рифленої) обробки — трохи відрізняється від тактильного відчуття від Haldex
• Більш компактний корпус порівняно з блоками Meritor або Haldex тієї ж довжини плеча
• Зазвичай поєднується з основними гальмами Bendix на одній осі

Автоматичний і ручний регулятор провисання: порівняння

У наведеній нижче таблиці підсумовано ключові візуальні та функціональні відмінності між автоматичними та ручними регуляторами зазору, корисними як швидка довідка під час перевірки на незнайомому обладнанні:

Як підтвердити тип, якщо візуальний огляд не переконливий

У реальних цехових умовах регулятори зазору часто покриваються дорожнім брудом, мастилом та іржею. Маркування лиття може бути нечитабельним, а механізм розблокування може бути закритим. Коли це станеться, скористайтеся цими додатковими методами підтвердження:

Тест гайкового ключа

Встановіть відповідний гайковий ключ на регулювальний болт і прикладіть помірне зусилля до обертання проти годинникової стрілки, не натискаючи жодних кнопок і не тягнучи за хомут. На автоматичному регуляторі слабини болт буде чинити опір або не рухатися взагалі — внутрішня муфта запобігає відкату без увімкнення вивільнення. На ручному регуляторі болт повертатиметься зі звичайним зусиллям ключа. Це надійний тест, який займає приблизно 5 секунд і не потребує очищення корпусу регулятора.

Перевірте дату виробництва автомобіля

Табличка з ідентифікаційним номером автомобіля (VIN) на косяку дверей або зовнішній частині кабіни вказує дату виробництва. Якщо транспортний засіб був виготовлений після жовтня 1994 р , федеральний закон вимагає автоматичних регуляторів зазору. Це значно звужує вашу ідентифікацію — якщо це вантажівка після 1994 року і регулятор не має очевидного механізму розблокування, щось було змінено або неправильно встановлено та потребує подальшого дослідження.

Знайдіть номер деталі

Якщо ви можете прочитати будь-який номер деталі з корпусу регулятора — навіть частково — порівняйте його з каталогом виробника. Haldex, Meritor і Bendix підтримують онлайнові бази даних деталей. Префікс номера деталі «MGM-» зазвичай вказує на Meritor, префікси «90-» або «HA-» вказують на Haldex, а «ASA» у будь-якій позиції підтверджує, що це автоматичний регулятор слабини, незалежно від марки. У багатьох каталогах O'Reilly, FleetPride і Truck Parts & Equipment також є перехресні посилання на ці номери з чітким позначенням ASA проти ручного.

Зверніться до таблички з характеристиками гальм автомобіля

Багато вантажівок і причепів мають табличку з описом гальм, прикріплену заклепками або болтами до рами автомобіля біля задньої осі або всередині косяка дверей. Цей тег містить перелік розміру гальмівної камери, довжини плеча регулятора та типу регулятора. Переконливим є тег із написом "ASA" або "Auto Slack". Якщо бірка відсутня — це типово для старих причепів — скористайтеся наведеними вище методами фізичної перевірки.

Виявлення несправності автоматичного регулятора провисання

Ідентифікація автоматичного регулятора слабини полягає не лише в тому, щоб відрізнити його від ручного — це також означає розпізнати, коли автоматичний регулятор не справляється зі своєю роботою. Несправність автоматичного регулятора слабини є однією з найпоширеніших причин несправності гальм у Північній Америці, на яку припадає значна частка посилань, пов’язаних із гальмами під час інспекцій CVSA.

Ознаки того, що автоматичний регулятор не саморегулюється

• Хід штовхача перевищує допустиму межу при робочому тиску 90 psi — для стандартної камери типу 30 ця межа становить 2,0 дюйма. Все, що перевищує це на гальмі, яке мало бути автоматичним, є індикатором несправності.
• Інсульт є зростає прогресивно через послідовні перевірки без будь-якої заміни футеровки. Здоровий автоматичний регулятор підтримує хід у постійному діапазоні, коли підкладка зношується — він не допускає поступового дрейфу.
• Регулювач надмірно затягує після гальмування, що спричиняє буксування або блокування колеса на низькій швидкості. Це вказує на те, що собачка тріскається надто агресивно, як правило, через пошкоджену або зношену пружину зчеплення.
• Болт черв'ячної передачі вільно обертається без замикання розблокування — це означає, що внутрішня муфта зносилася, і регулятор фактично поводиться як ручний блок, який не тримає положення.
• Візуальне свідчення тріснутий або зламаний корпус , зігнутий важіль або шпилька з бічним люфтом більше 1/8 дюйма — будь-яке з них робить регулятор нефункціональним, незалежно від того, чи сам механізм зчеплення неушкоджений.

Норми FMCSA прямо забороняють компенсувати несправність автоматичного регулятора зазору за допомогою ручного регулювання. Під 49 CFR 393.53(b) , якщо автоматичний регулятор потребує повторного ручного втручання, щоб залишатися в межах ходу, регулятор необхідно замінити, а не регулювати повторно. Це питання відповідності, а не просто перевага обслуговування.

Довжина плеча автоматичного регулятора слабини: як це прочитати та перевірити

Довжина плеча є критично важливою специфікацією, яка виштампована або відлита на кожному автоматичному регуляторі слабини. Вимірюється від центр отвору вала S-кулачка до центру отвору під штифт . Це вимірювання визначає механічну перевагу, яку забезпечує регулятор, і має відповідати специфікаціям гальм автомобіля.

Загальна довжина рук у північноамериканських флотах:

• 5,5 дюймів — найчастіше зустрічається на керованих осях і деяких легших ведучих мостах
• 6,0 дюймів — стандарт для більшості тандемних ведучих мостів і осей причепів
• 6,5 дюймів — використовується на осях деяких великовантажних і спеціальних причепів з більшими гальмівними камерами

Довжина рукоятки, як правило, вибита біля кінця отвору для шпильки на кронштейні як число, наприклад «5,5», «6» або «6-1/2». На деяких одиницях Meritor він виглядає як рельєфне лиття, а не штампований номер. Під час заміни автоматичного регулятора слабини, заміна має точно відповідати оригінальній довжині важеля — використання 5,5-дюймового важеля, де вказано 6-дюймовий, зменшує гальмівний момент приблизно на 8,3% , що є вимірним і потенційно небезпечним зменшенням сили зупинки.

Орієнтація встановлення: праві та ліві автоматичні регулятори слабини

Передані автоматичні регулятори люфта — це означає, що вони призначені для лівої (водійської) або правої (пасажирської) сторони осі. Встановлення неправильного регулятора призводить до того, що внутрішнє зчеплення працює проти напрямку застосування гальма, а не з ним, що призводить до регулятор послаблюється, а не затягується, коли застосовуються гальма — небезпечний режим відмови, який може бути неочевидним під час статичної перевірки.

Як визначити правильну руку:

• Шукайте стрілка або маркування "R" / "L". литі або штамповані на корпусі регулятора. Багато регуляторів Haldex і Meritor позначають напрямок обертання розподільного вала або мають чіткі позначення ліворуч/праворуч.
• Деякі регулятори є універсальний (неручний) — працюють з обох сторін. Вони ідентифікуються за відсутністю маркування L/R і описами номерів деталей, які включають «універсальний» або «неручний».
• Якщо сумніваєтеся, перевірте специфікацію OEM гальма для осі. У специфікації буде вказано, чи потрібен ручний чи універсальний регулятор, і якщо він є, до якої сторони відноситься кожен номер деталі.

Автоматичний регулятор слабини, встановлений на транспортному засобі неправильно, може пройти статичну перевірку, оскільки черв’ячна передача та корпус виглядають правильно — несправність стає очевидною лише під час динамічного тестування або коли хід вимірюється після повторних натискань гальм і виявляється, що він зростає, а не залишається постійним.

Автоматична ідентифікація регулятора зазору під час передрейсової або DOT перевірки

Під час передрейсової перевірки або офіційної DOT перевірки гальм від водіїв та інспекторів не очікується виконання повного механічного демонтажу для визначення типу регулятора. Однак можна виконати кілька перевірок ззовні колеса, які підтвердять наявність і роботу автоматичного регулятора люфта:

1. Візуальна перевірка присутності: Подивіться крізь отвір колеса (або скористайтеся ліхтариком), щоб знайти важіль регулювання між штовхачем повітряної камери та S-подібним валом. Переконайтеся, що ви бачите корпус черв’ячного редуктора з видимим хомутом або кнопкою — це підтверджує, що встановлено автоматичний блок.
2. Вимірювання ходу: За допомогою помічника, який застосовує робочий гальмівний тиск 90 psi, виміряйте хід штовхача за допомогою лінійки або вимірювача ходу гальма. Порівняйте з обмеженням для вашого типу камери. Хід у межах специфікації без останніх ручних налаштувань підтверджує роботу ASA.
3. Безкоштовна перевірка ходу: З відпущеними гальмами штовхач повинен бути Від 5/8" до 3/4" вільного ходу до того, як відчується опір. Це зазор, який підтримує автоматичний регулятор. Занадто великий вільний хід (більше 1 дюйма) свідчить про недостатнє регулювання; відсутність вільного ходу свідчить про надмірне затягування або заїдання регулятора.
4. Консистенція мазка після нанесення: Застосуйте та відпустіть гальма 10 разів, потім повторно виміряйте хід. Якщо хід значно змінився — особливо якщо він зріс — автоматичний регулятор працює неправильно.

Перевірки CVSA рівня 1 включають перевірку регулювання гальм у кожному положенні гальма. Інспектори вимірюють прикладений хід і порівнюють його з межами камерного типу. Транспортний засіб с 20% або більше його гальм не відрегульовані стикається з розпорядженням про припинення служби. На стандартному 18-колісному тягачі з 10 положеннями робочого гальма це означає всього 2 невідрегульованих гальма може вивести з експлуатації всю установку.

Часті запитання щодо ідентифікації автоматичних регуляторів слабини

Чи може автоматичний регулятор слабини виглядати ідентично ручному, якщо відсутній фіксатор?

Це малоймовірно, але можливо. Якщо тяговий хомут зламався або був знятий, шестигранний болт, що лежить під ним, і корпус черв’ячного редуктора все ще видно, але болт все одно не повертатиметься без механізму розблокування, оскільки внутрішня муфта неушкоджена. Перевірка гайковим ключем (спроба повернути болт проти годинникової стрілки без будь-яких звільнень) все одно покаже, що це автоматичний пристрій, навіть якщо сам комір пошкоджено.

Чи існують автоматичні регулятори слабини для пневматичних дискових гальм?

Пневматичні дискові гальмівні системи взагалі не використовують традиційний важіль регулювання слабини. Вони мають інтегрований механізм регулювання, вбудований у корпус супорта. Ці системи автоматично компенсують внутрішній знос колодок, але компонент не називається регулятором слабини — його називають регулятором зносу колодок або внутрішнім регулятором. При ідентифікації гальмівних компонентів на осі дискового гальма відсутність зовнішнього регулювального важеля сама по собі свідчить про те, що ви маєте справу з дисковою системою.

Що, якщо я знайду ручний регулятор люфта на вантажівці після 1994 року?

Це проблема відповідності. Згідно з правилами FMCSA, заборонено експлуатувати CMV з пневматичними гальмами, випущені після 1994 року, у міжштатній торгівлі зі встановленим ручним регулятором зазору. Транспортний засіб слід вивести з експлуатації, доки не буде встановлено правильний автоматичний регулятор. Деякі рами до 1994 року отримують нові кузови або кабіни, створюючи плутанину — завжди перевіряйте дату виробництва номерного знака VIN, а не припускайте на основі зовнішнього вигляду автомобіля.

Чи є різниця між «саморегульованим» і «автоматичним» регулятором слабини?

Ні — ці терміни використовуються як синоніми в галузі. «Автоматичний регулятор слабини», «саморегулюючий регулятор слабини» та «ASA» відносяться до однієї категорії пристроїв: пристрої, які автоматично підтримують правильне регулювання гальм за допомогою собачки та храповика або механізму зчеплення, активованого під час циклів натискання та відпускання гальм.
