Які є 2 типи регуляторів слабини? Ручний проти автоматичного

Є два типи регулятори слабини : ручні регулятори провисання та автоматичні регулятори провисання. Обидва є механічними пристроями, які використовуються в пневматичних гальмівних системах комерційних вантажівок, причепів і автобусів для підтримки правильної відстані між гальмівною камерою та гальмівними колодками, що називається ходом штовхача. Коли цей зазор стає занадто великим через знос накладок, ефективність гальмування небезпечно падає. Регулятори провисання компенсують цей знос і підтримують роботу системи в безпечних межах. Основна різниця між цими двома типами проста: ручні регулятори провисання вимагають, щоб технік фізично регулював їх за розкладом, тоді як автоматичні регулятори провисання самостійно регулюють щоразу, коли застосовуються гальма.

Розуміння обох типів має значення, незалежно від того, чи є ви менеджером автопарку, комерційним водієм, техніком з гальмівної системи чи тим, хто навчається на CDL. Федеральні правила відповідно до FMCSA 393.47 встановлюють суворі обмеження на хід штовхача, і непрохідна перевірка через невідрегульовані гальма може негайно зупинити автомобіль. Знання того, як працює кожен тип регулятора провисання — і що з кожним може піти не так — забезпечує сумісність транспортних засобів, безпеку їх руху.

Ручні регулятори слабини : як вони працюють і коли використовуються

Ручні регулятори зазору були стандартним компонентом пневматичних гальмівних систем протягом десятиліть. Вони являють собою шліцьовий черв'ячний механізм, прикріплений до розподільного вала гальма. Коли штовхач гальмівної камери висувається і штовхає важіль регулювання слабини, він обертає S-подібний кулачок, який змушує гальмівні колодки спрямовуватися назовні до барабана. З часом, коли матеріал гальмівних накладок зношується, штовхач повинен рухатися далі, щоб досягти того самого контакту. Цей збільшений хід зменшує силу гальмування та час реакції.

Щоб виправити це, технік повинен періодично повертати регулювальний болт — як правило, шестигранний фітинг 9/16 дюймів — збоку від регулятора слабини. Обертання за годинниковою стрілкою посилює регулювання, ефективно скорочуючи відстань, яку повинен пройти штовхач. Це уточнює FMCSA вільний хід має бути від 1/2 дюйма до 3/4 дюйма , а загальний хід штовхача під час застосування не повинен перевищувати обмежень, визначених розміром камери. Для камери типу 30, наприклад, максимальний дозволений хід становить 2 дюйми.

Частота регулювання та вимоги до обслуговування

Регулятори слабини вручну зазвичай потрібно перевіряти та регулювати кожні 10 000–15 000 миль за нормальних умов експлуатації або частіше в умовах високого зносу, наприклад, на будівництві або в горах. Багато автопарків включають ручну перевірку регулятора в кожному циклі профілактичного обслуговування. Сама процедура займає лише кілька хвилин на кожне колесо, якщо виконана правильно, але вона вимагає, щоб транспортний засіб був безпечно заблокований, відпущено стоянкове гальмо, а технік виміряв хід до та після регулювання за допомогою лінійки або рулетки.

Однією з поширених помилок ручних регуляторів слабини є надмірне затягування. Якщо регулятор накручений занадто туго, гальма тягнуться, викликаючи прискорений знос накладок, накопичення тепла та потенційне згасання гальм. Перетягування гальм може підняти температуру барабана вище 500°F , що значно прискорює деградацію футеровки. Техніки навчені трохи відступати після торкання взуття, створюючи належний зазор для бігу.

Де все ще можна знайти ручні регулятори провисання

У той час як більшість нових комерційних транспортних засобів у Північній Америці були обладнані автоматичними регуляторами зазору з середини 1990-х років — в основному завдяки нормам FMCSA, які набули чинності в 1994 році для тракторів і 1995 для причепів, — ручні регулятори зазору все ще можна знайти на:

• Старіші транспортні засоби, виготовлені до того, як надійшов автоматичний регулятор
• Певні спеціальні причепи та позашляхове обладнання
• Деякі міжнародні ринки, де ще не потрібні автоматичні регулятори
• Замінні додатки, де власник вибрав ручне, а не автоматичне

Ручні регулятори слабини коштують дешевше, як правило, від Від 15 до 40 доларів за одиницю — саме тому вони залишаються поширеними в бюджетних операціях або регіонах із меншим регуляторним контролем.

Автоматичні регулятори провисання : Пояснення механізму саморегулювання

Автоматичні регулятори провисання — також звані ASA або автоматичні регулятори провисання — виконують ту саму основну роботу, що й їхні ручні аналоги, але вони містять внутрішнє зчеплення та механізм приводу, який автоматично коригує хід штовхача під час звичайного застосування гальм. Кожного разу, коли гальма повністю застосовуються та відпускаються, внутрішній датчик визначає, чи хід знаходиться в допустимих межах. Якщо хід надто довгий, черв’ячна передача трохи повертається, щоб усунути слабину.

Найбільш широко використовуваний принцип конструкції в автоматичних регуляторах зазору передбачає a собачка-храповик або система на основі зчеплення підключений до важеля керування, який визначає кут повороту під час застосування гальм. Коли обертання перевищує заданий поріг, що вказує на те, що накладки зносилися і хід збільшився, внутрішній механізм просуває черв’ячну передачу на частку оберту, зменшуючи хід назад до правильного діапазону.

Типи конструкцій автоматичних регуляторів слабини

У категорії автоматичних регуляторів зазору виробники використовують два основні підходи до проектування:

• Регулятори контролю ходу (розпізнавання зазору): Вони вимірюють фактичний рух штовхача та регулюють залежно від того, чи перевищує загальний хід вбудований поріг. Такі бренди, як Haldex і Gunite, використовують варіації цього дизайну. Вони дуже надійні та широко використовуються на флотах Північної Америки.
• Регулятори з визначенням кута (датчиком крутного моменту): Вони контролюють кут повороту гальмівного розподільного вала під час натискання. Якщо кулачок повертається за межі встановленого кута перед контактом черевика з барабаном, регулятор компенсує. Bendix і деякі конструкції Meritor включають логіку визначення кута.

Обидві конструкції досягають однієї мети, але використовують різну внутрішню логіку для виявлення зносу. Механіки автопарку часто розробляють переваги на основі моделі автомобіля, яку вони обслуговують найчастіше, оскільки певні пари OEM оптимізовані для певних конструкцій регуляторів.

Критична помилка технічного обслуговування щодо автоматичних регуляторів провисання

Один із найнебезпечніших міфів у технічному обслуговуванні комерційних автомобілів полягає в тому, що автоматичні регулятори зазору не потребують уваги. Це неправильно і призвело до серйозних аварій, пов’язаних із гальмуванням. Дані FMCSA показали, що порушення регулювання гальм постійно займають одне з найпоширеніших умов виходу з ладу, виявлених під час перевірок на дорозі — навіть на автомобілях, обладнаних автоматичними регуляторами.

Якщо виявляється, що автоматичний регулятор слабини постійно не налаштований, це є симптомом основної проблеми, а не проблеми калібрування. Основні причини включають:

• Зношені або затиснуті внутрішні компоненти зчеплення всередині самого регулятора
• Ослаблені або відсутні анкерні шпильки важеля керування
• Гальмівна камера штовхає тягу, закручується або не повертається повністю
• Зношені втулки розподільного вала, що спричиняє надмірний рух кулачка
• Тріснуті або зламані гальмівні колодки, які згинаються замість міцного контакту

Техніки отримали вказівки ніколи не регулювати вручну автоматичний регулятор провисання, щоб виправити хронічні умови нерегулювання. Це тимчасово маскує механічну проблему, яка повернеться та погіршуватиметься з часом. Правильною реакцією є виявлення та усунення першопричини.

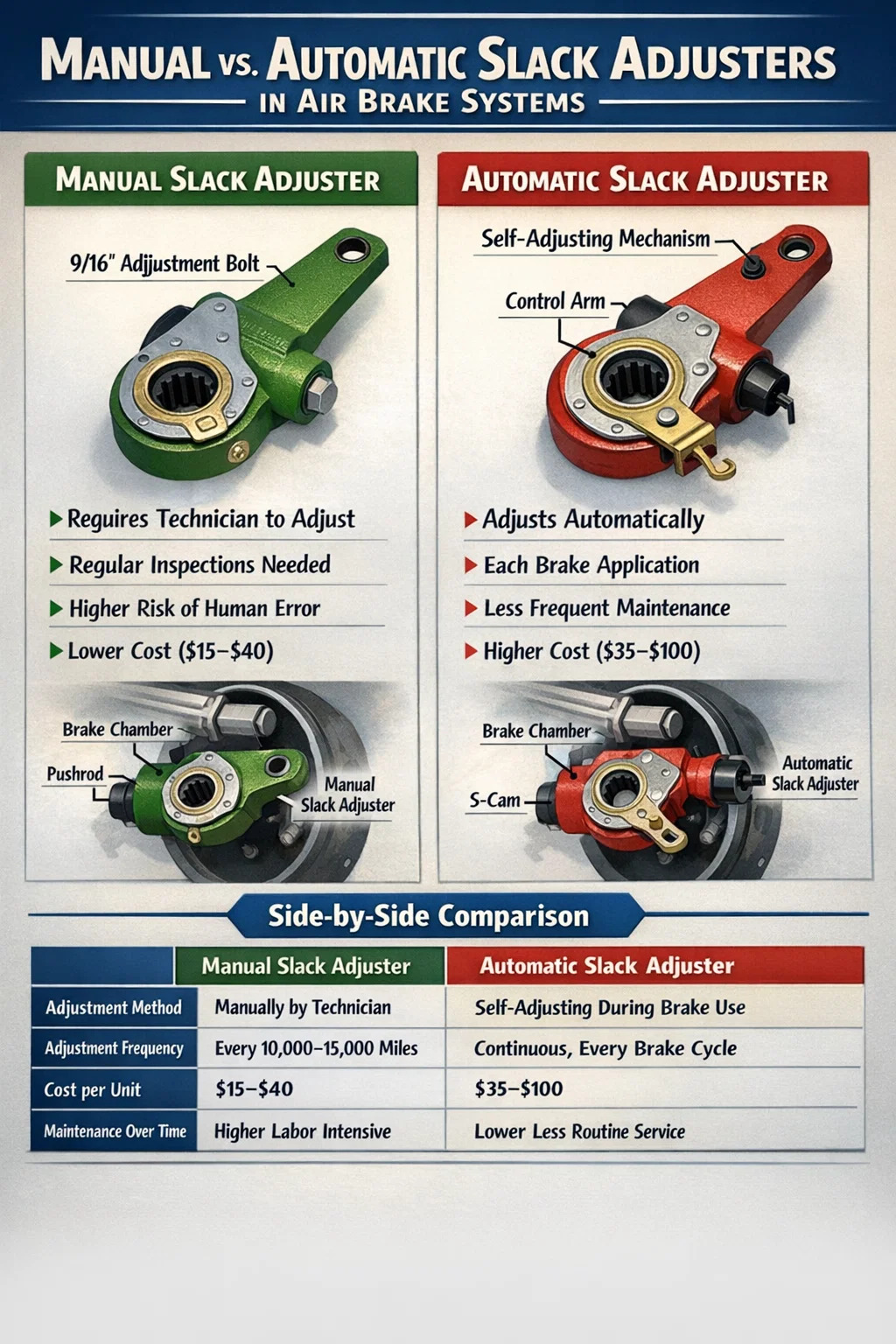

Ручні та автоматичні регулятори слабини: порівняння

У наведеній нижче таблиці підсумовуються ключові відмінності між ручними й автоматичними регуляторами зазору в найважливіших категоріях продуктивності й обслуговування:

Як регулювачі провисання вписуються в ширшу систему пневматичних гальм

Щоб повністю зрозуміти, чому регулятори провисання мають значення, допоможе знати їхнє точне розташування в пневматичній гальмівній системі. Коли водій натискає на педаль гальма на автомобілі з барабанною гальмівною системою S-cam, стиснене повітря надходить у гальмівну камеру. Усередині камери діафрагма штовхає металеву пластину, яка висуває штовхач назовні. Цей штовхач з’єднаний з одним кінцем важеля регулювання слабини. Коли штовхач висувається, він обертає регулятор слабини, який повертає S-подібний кулачок через шліцьовий вал. S-кулачок штовхає гальмівні колодки назовні до внутрішньої частини гальмівного барабана.

Регулятор провисання діє як важіль між гальмівною камерою та розподільним валом. Його довжина — типова 5,5 дюймів або 6,5 дюймів для стандартних застосувань—безпосередньо впливає на механічні переваги, що застосовуються до кулачка. Довший важіль збільшує крутний момент, але зменшує відношення ходу до обертання. Відповідність правильної довжини регулятора провисання до розміру камери та моменту кулачка має важливе значення для оптимальної продуктивності гальмування, і це зазначено в аркуші технічних характеристик гальм кожного автомобіля.

Положення та кут спокою регулятора слабини

Коли гальма повністю відпущені, а система перебуває в стані спокою, важіль регулювання провисання повинен бути розташований приблизно перпендикулярно штовхачу, утворюючи кут близько 90 градусів. Ця геометрія максимізує механічну ефективність під час застосування гальм. Якщо важіль знаходиться під суттєво іншим кутом у стані спокою, це вказує або на неправильне встановлення, або на надмірний хід, що зменшує силу гальмування. Під час передрейсового огляду водій може візуально визначити сильно зміщений регулятор провисання, що є однією з причин, чому навчання CDL включає основи перевірки гальмівної системи.

Процедури перевірки для обох типів регуляторів слабини

Незалежно від того, який тип встановлено, перевірка регулятора зазору є обов’язковою частиною перевірки безпеки комерційних транспортних засобів. Ось практичний огляд процесу перевірки, який використовують навчені гальмівні техніки:

1. Поставте всі колеса під колодки та відпустіть усі пружинні гальма, щоб основні гальма були повністю відпущені.
2. Позначте крейдою або маркером точку виходу штовхача з гальмівної камери.
3. Попросіть помічника застосувати приблизно 90 PSI гальмівного тиску та утримувати його стабільним.
4. Виміряйте відстань, яку пройшов штовхач від позначеного положення до нового положення під тиском.
5. Порівняйте це вимірювання з таблицею максимального ходу FMCSA для встановленого типу камери.
6. Якщо хід досягає межі або близько до неї, відрегулюйте ручний регулятор слабини або дослідіть причину за допомогою автоматичного.

Крім того, техніки вручну штовхнуть і потягнуть важіль регулювання слабини з відпущеними гальмами. Більш ніж 1 дюйм вільного руху вказує на зношені втулки розподільного вала або ослаблені компоненти основи що вплине на продуктивність регулятора незалежно від типу.

Обмеження ходу штовхача FMCSA за розміром камери

Нижче наведено максимально допустимі прикладені ходи для звичайних типів гальмівних камер відповідно до правил FMCSA:

Загальні види несправностей і попереджувальні знаки для кожного типу

Обидва типи регуляторів слабини можуть вийти з ладу, і обидва типи несправностей можуть призвести до порушення роботи автомобіля або, що більш критично, до відмови гальм на дорозі. Раннє розпізнавання попереджувальних знаків запобігає дорогим поломкам і забезпечує відповідність транспортних засобів.

Ознаки несправності ручного регулятора провисання

• Надмірний хід штовхача під час огляду: Найбільш очевидна ознака того, що налаштування не було виконано за графіком або виконано неправильно.
• Застряг регулювальний болт: Корозія або забруднення можуть заморозити черв'ячну передачу, унеможливлюючи регулювання без заміни компонентів.
• Тріснутий або погнутий корпус регулятора: Фізичні пошкодження від уламків дороги або невідповідних інструментів під час регулювання.
• Зношені шліци на з'єднанні розподільного вала: Спричиняє ковзання регулятора замість обертання кулачка, що призводить до повної відмови гальма на цьому кінці колеса.
• Перетягування гальм після регулювання: Вказує на надмірне затягування; регулятор був накручений поза правильний робочий зазор.

Ознаки несправності автоматичного регулятора слабини

• Повторні відхилення від коригування: Як зазначалося, це вказує на несправність внутрішнього механізму або проблему підключеного компонента.
• Перерегулювання (гальма постійно тягнуть): Може статися, якщо внутрішня муфта застрягла в положенні регулювання, що спричиняє її затягування при кожному застосуванні гальма на невизначений термін.
• Важіль керування відсутній або пошкоджений: Важіль керування фіксує корпус регулятора проти обертання, що створює відносний рух, який керує регулюванням. Відсутність плеча означає відсутність саморегулювання.
• Проникнення води або забруднення: Заїдання внутрішніх компонентів через проникнення вологи, особливо в регіонах зі значними сезонними коливаннями температури.
• Встановлено неправильний блок заміни: Використання неправильного порогу визначення ходу або неправильної довжини руки для застосування може спричинити хронічне неправильне налаштування, яке виглядає як механічна несправність.

Вибір правильного регулятора слабини для конкретного застосування

Під час заміни регулятора провисання — будь то на керованій осі, ведучій осі чи причепі — кілька параметрів специфікації мають бути точно узгоджені з існуючою гальмівною системою. Встановлення фізично сумісного на вигляд регулятора з неправильним внутрішнім калібруванням або довжиною плеча може призвести до негайного дисбалансу гальм.

Основні критерії відбору включають:

• Довжина руки: Вимірюється від центру отвору розподільного вала до центру отвору під штифт. Загальні розміри - 5,5 і 6,5 дюймів. Використання неправильної довжини змінює крутний момент, прикладений до кулачка, і змінює коефіцієнт ефективного ходу.
• Кількість і розмір сплайнів: Має точно збігатися з розподільним валом. Поширеними конфігураціями є 28-шліцеві та 10-шліцеві конструкції залежно від виробника осі.
• Напрямок обертання: Регулятори люфта є вручними — для кожної сторони осі існують права та лівостороння версії. Встановлення неправильної руки змушує регулятор працювати проти гальм, а не з ними.
• Діаметр шпильки та розмір отвору: Має бути точно вирівняно з в’язкою штовхача. Стандартні розміри 3/4 дюйма та 1 дюйм.
• Налаштування ходу для автоматичних регуляторів: Автоматичні регулятори відкалібровані для конкретних типів камер. Використання каліброваного регулятора типу 30 на камері типу 20 призводить до хронічного невеликого перевищення ходу, який регулятор постійно намагатиметься виправити, прискорюючи внутрішній знос.

Основні виробники регуляторів зазору, включаючи Haldex, Bendix, Meritor і Gunite, публікують докладні перехресні посилання та посібники із застосування. Завжди звіряйте номери деталей із специфікацією гальм автомобіля або документацією OEM перед встановленням.

Регуляторна база та перехід промисловості до автоматичних регуляторів

Перехід промисловості від ручних регуляторів провисання в Сполучених Штатах був зумовлений насамперед даними, які показують, що регулювання гальм було одним із головних факторів, що сприяють аваріям важких вантажівок. Дослідження, проведені наприкінці 1980-х і на початку 1990-х років, показали, що у значного відсотка вантажівок, перевірених на узбіччях, принаймні одне гальмо не було відрегульовано, причому неналежне технічне обслуговування ручного регулятора було основною причиною.

Попередник FMCSA, Федеральна адміністрація автомобільних доріг (FHWA), запровадила повноваження щодо автоматичного регулювання зазору через 49 CFR Part 393. Вантажівки, виготовлені 20 жовтня 1994 року або пізніше, повинні бути обладнані автоматичними регуляторами слабини на всіх положеннях гальм. Причепи, вироблені 20 жовтня 1995 року або пізніше, стикаються з тією ж вимогою. Цей регламент був частиною ширшого пакету заходів щодо покращення безпеки гальм, який також стосувався вимог до гальмівної системи.

Канада дотримувалася подібних вимог через правила транспорту Канади, і багато інших юрисдикцій прийняли еквівалентні стандарти. Результатом стало відчутне покращення показників відповідності регулювання гальм під час перевірок на дорозі, хоча порушення залишаються досить поширеними, тому регулювання гальм продовжує генерувати велику частку замовлень про припинення експлуатації під час операцій, таких як щорічні перевірки Roadcheck Альянсу комерційних транспортних засобів (CVSA).

Незважаючи на регулятивний поштовх, варто зазначити, що автоматичні регулятори провисання не усувають необхідності перевірки гальмівної системи —вони просто зміщують увагу технічного фахівця з рутинного регулювання на дослідження першопричини та технічне обслуговування основних компонентів гальма.

Вимоги до змащення та термін служби регуляторів слабини

Як ручні, так і автоматичні регулятори слабини вимагають належного змащення для належної роботи та досягнення номінального терміну служби. Більшість сучасних регуляторів зазору оснащені маслянками, і їх слід змащувати під час кожного профілактичного технічного обслуговування — зазвичай кожні 25 000 миль або за вказівкою виробника, залежно від того, що відбудеться раніше.

Правильний тип мастила має значення. Більшість виробників вказують літієво-комплексне мастило NLGI №2, призначене для високотемпературних і водостійких застосувань. Використання стандартного мастила для шасі або змішування типів мастила може призвести до неналежного змащування при високих робочих температурах або прискореної корозії внутрішніх компонентів.

При належному обслуговуванні якісний автоматичний регулятор зазору має прослужити довше 500 000 миль або більше на додатках лінійного перевезення. Професійні роботи, пов’язані з частим інтенсивним використанням гальм — як-от збирання сміття, доставка готової бетонної суміші або самоскиди, що працюють на горбистій місцевості — зазвичай мають коротші інтервали обслуговування, іноді потребуючи заміни через 150 000–250 000 миль. Ручні регулятори слабини, будучи простішим пристроєм, часто можуть прослужити весь термін служби компонентів гальма, які вони обслуговують, за умови, що регулювальний болт ніколи не заїдає.

Забруднення від гальмівного пилу, дорожньої солі та води є основним ворогом довговічності регулятора слабини. Під час обслуговування гальм слід очищати та оглядати торці коліс, а мастильні черевики або кришки слід перевіряти на наявність тріщин, через які забруднення потрапляють у корпус регулятора.

Часті запитання про типи регуляторів слабини

Чи можна замінити ручний регулятор зазору на автоматичний?

Так, і це, як правило, рекомендоване оновлення під час обслуговування старих автомобілів. Заміна повинна використовувати правильну довжину плеча, кількість шліців і напрямок обертання для конкретної осі. Точка кріплення важеля для автоматичного регулятора також повинна бути встановлена ​​правильно, оскільки цей компонент часто відсутній на осях, які раніше використовували ручні регулятори.

Чи можете ви вручну відрегулювати автоматичний регулятор провисання?

Автоматичні регулятори зазору мають зовнішній шестигранний фітинг, який можна використовувати для ручного регулювання, але це слід робити лише під час початкового встановлення або як тимчасовий захід для перевірки функціонування системи. Регулярне відключення або переміщення автоматичного регулятора вручну є ознакою того, що щось інше в гальмівній системі потребує ремонту. Це не технічне обслуговування, це діагностичний прапор.

Чи використовують дискові гальма комерційних транспортних засобів регулятори провисання?

Пневматичні дискові гальма, які стають все більш поширеними на керованих і ведучих осях у Північній Америці, не використовують традиційні S-кулачкові регулятори провисання. Вони використовують інтегрований механізм регулювання, вбудований у супорт. Однак нормативні вимоги щодо підтримки належного регулювання гальм все ще застосовуються, а функція автоматичного регулювання, вбудована в супорт дискового гальма, служить тій же меті, що й регулятор слабини в барабанній гальмівній системі.

Що станеться, якщо регулятор провисання встановлено назад?

Встановлення регулятора слабини не тією рукою (лівою замість правої або навпаки) призводить до того, що регулятор потягне кулачок у неправильному напрямку під час застосування гальм. Результатом є невелика гальмівна сила або відсутність гальмівної сили на цьому кінці колеса, а у випадку з автоматичним регулятором механізм саморегулювання працюватиме у зворотному напрямку — поступово послаблюючи, а не затягуючи. Це серйозна загроза безпеці, і її буде виявлено відразу під час належної перевірки ходу гальма після встановлення.
